3000N电子式弹簧拉压试验机
3000N电子式弹簧拉压试验机适用于垫圈弹簧、涡卷弹簧、片弹簧、蛇形弹簧、螺旋弹簧、圆柱弹簧、拉簧、压簧、减震弹簧、油门弹簧、刹车弹簧等各种弹簧以及弹性元件做拉力、压力、刚度、变形、位移等力学性能检测。
结构特点:
1、机械结构、刚度严格按照弹簧测试要求而设计制造,具有外形美观、刚度大,结构合理,试验方便、便于维护等特点;
2、选用三立柱加高精度滚珠丝杆,压盘和拉伸挂钩也是单独设计并加工处理(HRC硬度达到50以上),使其加工精度、强度、整机刚度强。
技术参数:
规格 3000N
结构 滚珠丝杠
工作方式 滚珠丝杠传动,步进电机加载
显示方式 触控屏
数据处理 自动采集、处理,可以保存、查询、打印
量程 0-100%
试验力分辨力 0.01N
零点相对误差 ±0.1%
试验力示值相对误差 ±1.0%
试验力示值重复性相对误差 1.0%
位移分辨率 0.01mm
位移示值误差(微米) ≤±(50+0.15l)
拉伸空间 500mm
压缩空间 500mm
压盘直径 100mm
上下压盘平行度 ≤0.05mm
试验机速度范围 0.01-500mm/min
试验速度最大 500mm/min
并盘速度最大 500mm/min
试验机尺寸 435*275*850mm
试验机重量(净重) 100kg
供电电源 AC 220V±10% 50Hz
保护功能 程序 机械双重保护
噪音 50dB(A)
装配、电气、外观 符合国家标准GB/T 2611
包装、运输 符合机械部标准 JB/T 6147
试验机级别 1级
软件特点:
1、人机交互全触控输入方式,可以使用单击、双击、键盘录入三种模式,实现指令下发、参数录入等操作,更符合当下操作习惯;
2、显示传感器转换数据,可实时刷新数据,可双击清零、键盘设置等操作;

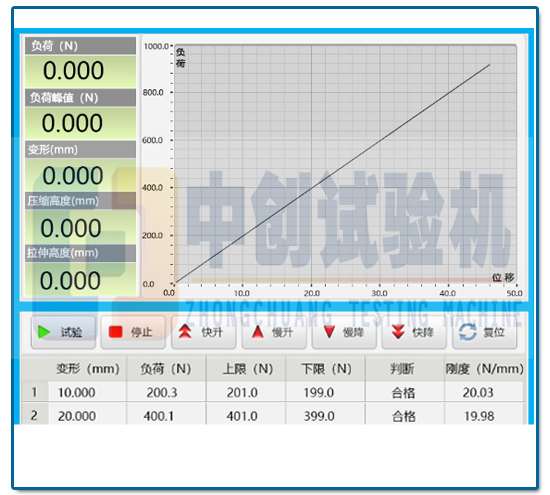

3、自适应显示试验波形,完整回放试验过程中数据变化趋势,既适合快速检测也适合实验室精确分析;
4、按钮控制根据功能分为一键触发和长按触发,对于完整功能控制采用一键触发,实现自动控制;对于运动控制采用长按触发,提高安全性,防止误操作;
5、拥有详细的试验数据进行分析,包含测点、结果、允许上限下限、判断、分段刚度、平均刚度、平均柔度、自由高度;
6、四种试验方法、两种测试类型、可设置回程检测、往复检测等;
7、试验全程匀速运行,避免机器加减速对试验力造成干扰,真实还原试验过程;

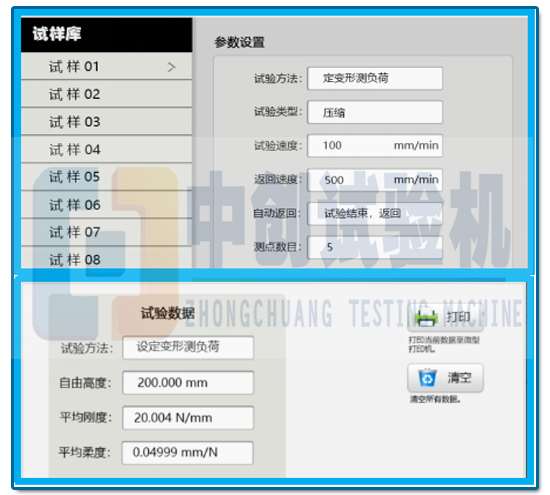

8、系统自带试样库,预设20种试样,用户可以根据需求设置相应参数,试验时可直接调取,提高测试效率,降低操作难度;
9、试验数据自动存储,可存储100组数据,可以查看、打印、导出等操。
