轨道弹性垫层动刚度试验机测试方法

【概要描述】轨道弹性垫层动刚度试验机主要用于测试弹性垫层的耐久性、载荷疲劳、往复疲劳、疲劳寿命、动刚度、循环疲劳、压力疲劳、低频疲劳等力学性能检测。

  • 分类:行业新闻
  • 作者:弹簧试验机
  • 来源:济南中创弹簧试验机
  • 发布时间:2021-06-23 07:56
  • 访问量:
详情

轨道弹性垫层动刚度试验机主要用于测试弹性垫层的耐久性、载荷疲劳、往复疲劳、疲劳寿命、动刚度、循环疲劳、压力疲劳、低频疲劳等力学性能检测。

测试原理:

轨道弹性垫层动刚度试验机一恒定频率向弹性垫层施加垂向循环荷载,经过3*10^6次荷载循环后,测定弹性垫层的永久变形和静刚度变化率。

弹性垫层疲劳测试机满足要求:

1、轨道弹性垫层动刚度试验机能在4Hz±1Hz频率下施加至少100kN荷载,振幅不小于3mm的 疲劳测试机。

2、短钢轨长度大于被测弹性垫层沿钢轨方向长度的60kg/m钢轨。

3、测试铁垫板下弹性垫层时,采用被测弹性垫层配套扣件用铁垫板。

4、混凝土基础:长度和宽度不小于被测弹性垫层使用时的下部支撑长度和宽度的混凝土基础。

5、示值误差0.01mm的百分表。

轨道弹性垫层动刚度试验机操作步骤:

1、开始试验前,被测弹性垫层及试验用所有部件和设备在23℃±3℃的环境中至少静置24h

2、试验前,用百分表测量弹性垫层的原始厚度,每块弹性垫层至少测6个点,并做好标记,取平均值作为疲劳前弹性垫层的原始厚度。

3、根据标准测试出弹性垫层的静刚度,测得静刚度记为疲劳前静刚度。

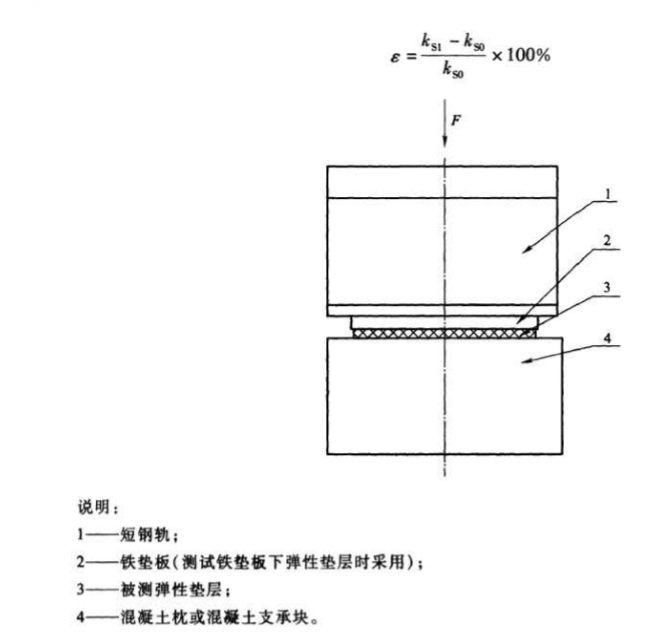

4、将混凝土基础平放在刚性基础上,然后放置被测弹性垫层、铁垫块和短钢轨。向钢轨施加80kN-20kN的循环荷载,加载频率4Hz,荷载循环3*10^6次。

5、3*10^6次荷载循环后,将弹性垫层取出,在23℃±3℃的环境中静置24h,然后在疲劳试验前原测量位置测量弹性垫层的厚度,取平均值作为疲劳后弹性垫层的厚度,计算出弹性垫层的永久变形。
