产品介绍：

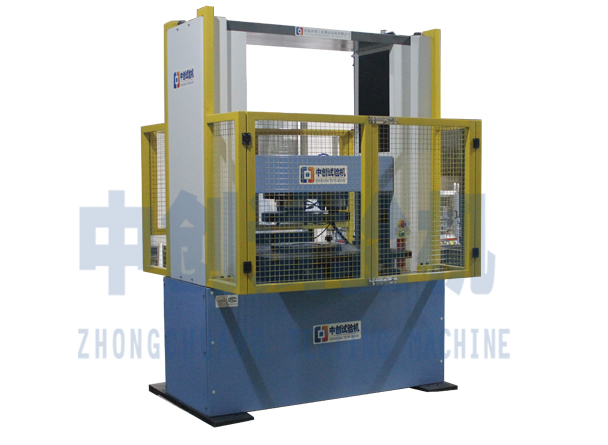

空气弹簧隔振器垂向静态刚度测试设备用于测试车辆、航天飞机空气弹簧隔振器垂向静态刚度、轴向刚度、横向刚度、偏移方向、偏移角度、水平静态刚度等力学性能的检测。

技术参数：

最大试验力

轴向        横向

300kN      30kN

试验力有效测量范围          1%-100%

试验力精确度                ±0.5%

试验力最小读数值

轴向      横向

0.01kN         0.001kN

位移最小分辨率              0.01mm

试验力示值相对误差          精确测量范围内≤±1.0%

试验机精度等级              1级

位移示值精度(L为测定的任意位置距离,mm)  ±（50+0.15L）µm,

试验机有效试验行程

轴向          横向

800mm         X向  ±60mm

Y向  ±60mm

轴向上、下压盘平行度误差    ≤0.2mm

轴向上、下压盘偏移量误差    ≤1.0mm

轴向加载速度                 0.01mm/min～500 mm/min（无级调速）

横向加载速度                 0.01mm/min～200 mm/min（无级调速）

速度精度                    速率＜10mm/min时，为设定值的±1%以内；

速率≥10mm/min，为设定值的±0.5%以内；

轴向压盘直径               ∮500mm

测试弹簧外径               ∮100-∮500mm

测试弹簧内径               ∮50-∮400mm

主机工作台左右跨度尺寸      700mm

主机工作台前后宽度尺寸      380mm

试验环境：

空气弹簧隔振器垂向静态刚度测试设备标准温度为(5~35)℃。由于空气弹簧进行试验时，需充入一定压强的空气，室温变化气囊内压强会随着温度的变化而变化，为保证气囊内压强变化尽量不受温度变化的影响及产品试验性能的稳定，建议空气弹簧试验过程中环境温度应保持在标准温度为（23±2）℃下进行。在不具备条件的实验室进行实验，应记录试验过程中环境温度的变化，以便了解气囊内温度变化对性能的影响。为保证橡胶气囊性能的稳定，产品试样应在硫化后经过24h 以上才能进行性能试验，产品试样试验前应在试验室标准温度为（23±2）℃下停放16h 以上。
